管道標識的作用
目的：便于工業管道內的物質識別，確保安全生產，避免在操作上、設備檢修上發生誤判斷。對管道進行可視化，可以預知管道內流體的名稱，預知管道危險性，防止誤操作、誤碰設備，預防事故的發生，提高管道操作、維護的效率。
管道標識的標準
國際通用（美國）：ANSI SB1-2007
國內標準：GB7231-2003《工業管道的基本識別色、識別符號和安全標識》
行業標準：DLT 5072-2007《火力發電廠保溫油漆設計規程》
企業標準：中石化、中石油企業管路色環標注標準
管道基本識別色和相應的顏色標準
據管道內物質的一般性能，分為八類，并相應規定了八種基本識別色和相應的顏色標準編號及色樣。

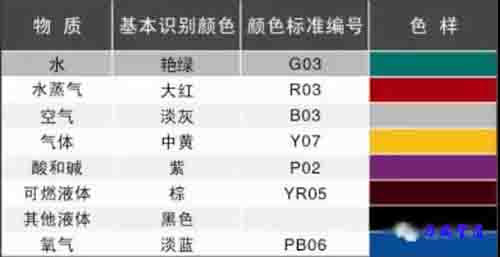

八種基本識別色和色樣及顏色標準編號
中國標準VS美國標準：
管道標識具體數量的統計標準、方法：
1、 管道標識中國標準

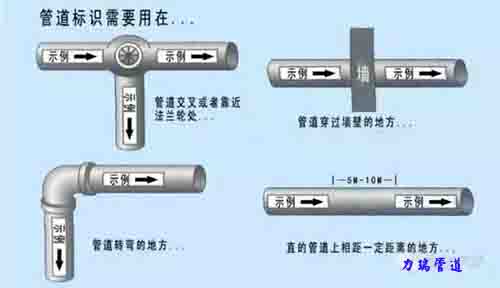

在管道上的標識，兩個標識之間的最小距離應為10m，其標識的場所應該包括所有管道的起點、終點、交叉點、轉彎處、閥門和穿墻孔兩側等的管道上和其他需要標識的部位，識別符號由物質名稱、流向和主要工藝參數等組成。
2、ANSI標準

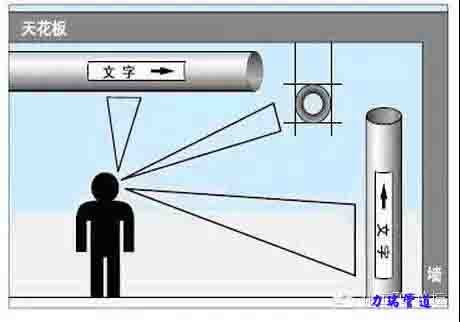

能夠在不同的角度都能看到，如經過閥門時的每個方向，穿過墻體的兩端，拐角的兩個方向等，在直的狀態下，建議每隔25'(7,620mm)-50'(15,240mm)進行一次標示。

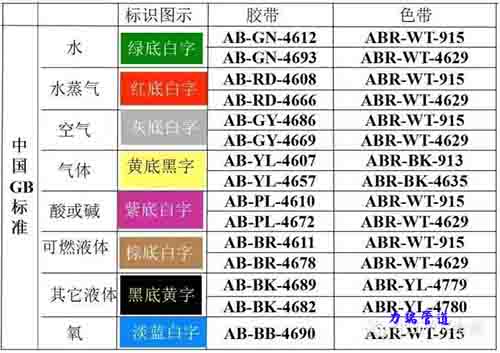

中國標準&美國標準的顏色差異：
1、中國標準的顏色（強制執行）：

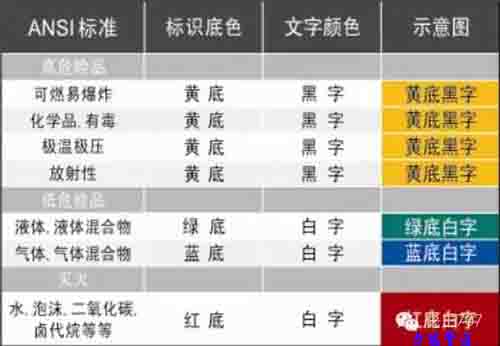

2、美國標準的顏色：
管道標識設置標準：
管道全長上標識； 在管道上以寬為150mm的色環標識，兩個標識之間的最小距離應為10m，其標識的場所應該包括所有管道的起點、終點、交叉點、轉彎處、閥門和穿墻孔兩側等的管道上和其他需要標識的部位，識別符號由物質名稱、流向和主要工藝參數等組成。

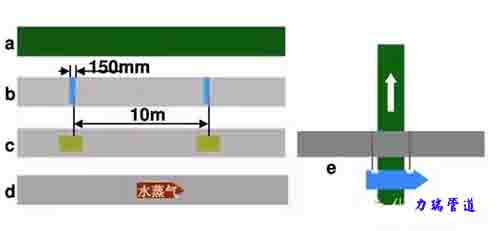

管道全長上標識示例
在管道上以寬為150mm的色環標識示例

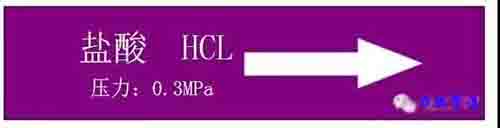

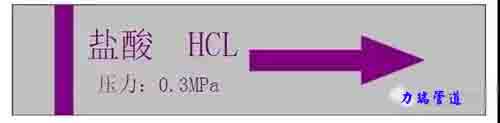

在管道上以帶箭頭的長方形識別色標牌標識示例

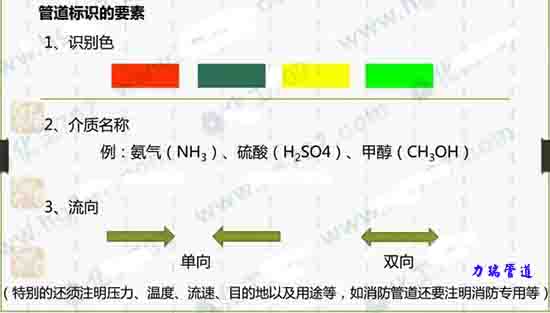

1 、管道介質的標識由色環、介質名稱、流向三部分組成。
2、介質流向應標注在閥門附近、彎頭、穿墻處及管道密集、難以辨別的部位，其位置應在距彎頭至少500mm的直管段上；如兩個彎頭相距不夠1000mm時應選擇中間位置。
3、環、介質名稱、流向在管道上的相對位置。
以下幾種特殊情況不同于其他管道的標識：
1、對于采暖裝置一律涂銀漆，不注字。
2、通風管道（塑料管除外）一律涂灰色。
3、對于不銹鋼管、有色金屬管、玻璃管、塑料管以及保溫外用鉛皮薄護罩時，均不涂色。
4、對于室外地溝的管道不涂色，但在陰井內接頭處應按介質進行涂色。
5、對于保溫涂瀝青的防腐管道，均不涂色。
標識中字體尺寸：

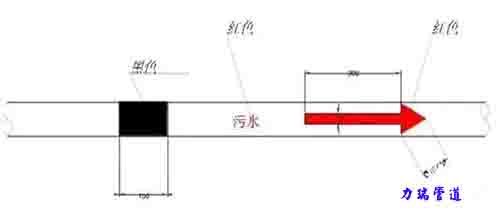

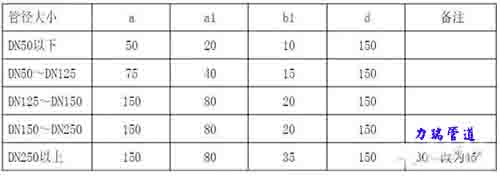

色環表示方法：

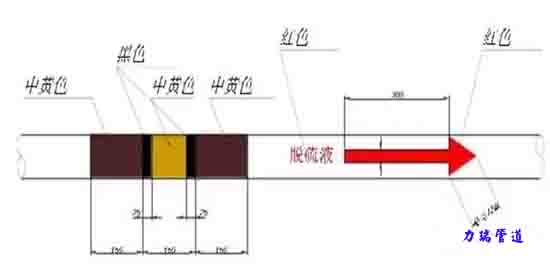

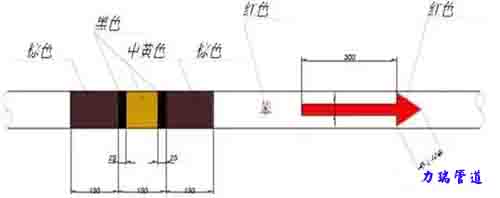

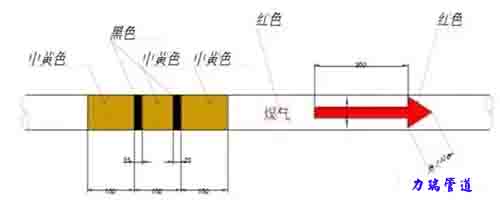

易燃或有毒氣體管道標識

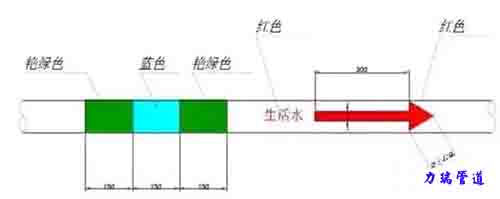

生活水管標識

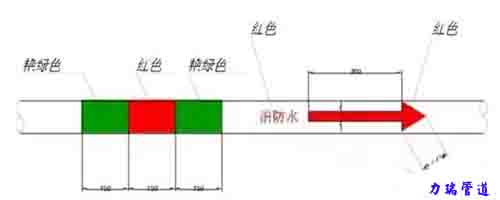

消防水管道標識

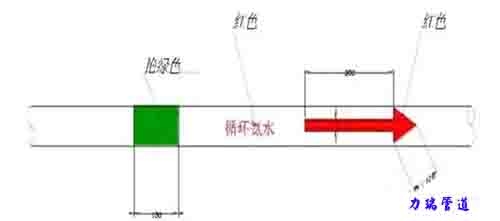

生產水管道標識

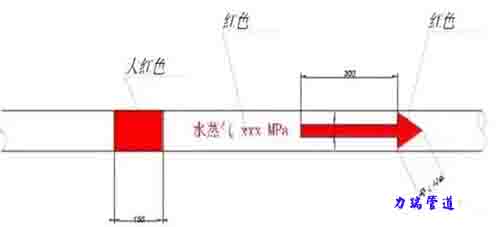

水蒸氣管道標識

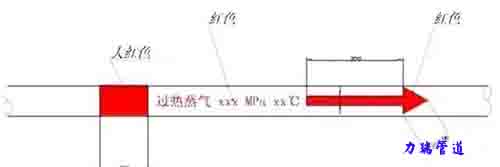

過熱蒸汽管道標識
消防用蒸汽管道標識
易燃液體管道標識
可燃液體管道標識
無毒不燃液體管道標識
有毒液體管道標識
空氣管道標識

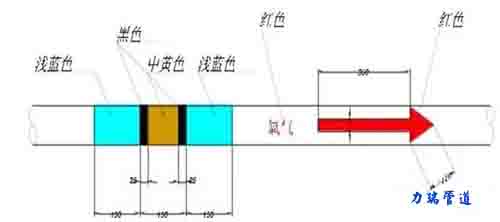

氧氣管道標識
其他氣體標識
硫酸堿液管道標識
管道標識 識別符號
化工管道標識方式管路標識采取基本識別色和識別符號同時使用的方法。
基本識別色：基本識別色用于識別管路內流體的種類和狀態。
識別符號用于識別管路內流體的性質、名稱和流向。
基本識別色和識別符號的顏色要有明顯的差異對比。
室內、外地溝內的管路不安裝基本識別色和識別符號。
不銹鋼、有色金屬、非金屬材質的管路，以及保溫管外有鋁皮（或不銹鋼）保護罩時，均不安裝基本識別色，但應有識別符號。
工業管道的識別符號由物質名稱、流向和主要工藝參數等組成，其標識應符合下列要求：
①、物質名稱的標識
a）物質全稱。例如：氮?dú)?、硫酸、甲醇?/span>
b）化學分子式。例如：N2、H2SO4、CH3OH。

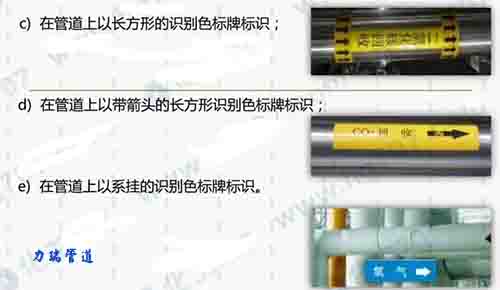

②管道內物質的流向用箭頭表示。當基本識別色的標識方法1.4中d和e時，則標牌的指向即為表示管道內的物質流向。

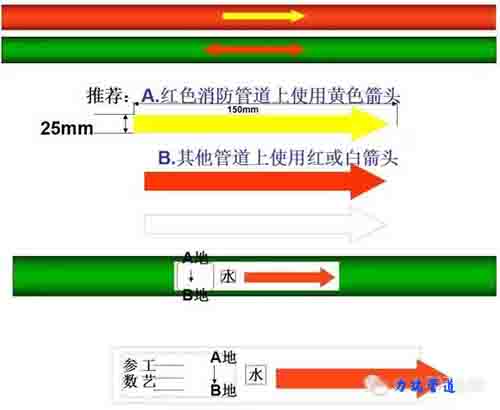

標明流體名稱、流向、來去地點、壓力。字體大小、箭頭外形尺寸，應以能清楚觀察識別符號“③”來確定。參考規格：150mmx25mm。
如果管道內物質流向是雙向的，則標牌指向應做成雙向的。
③ 物質的壓力、溫度、流速等主要工藝參數的標識，使用方可按需自行確定采用。

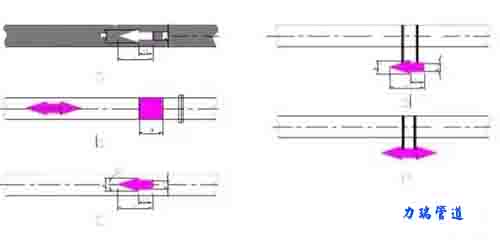

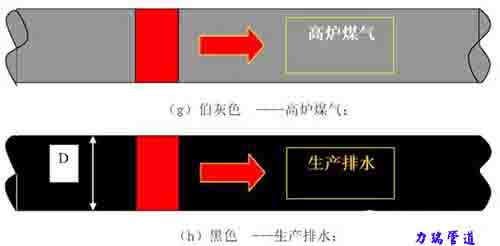

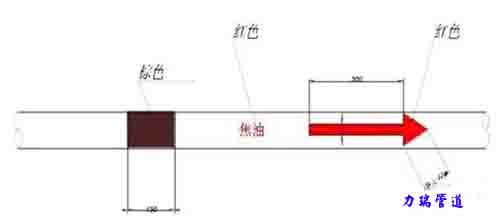

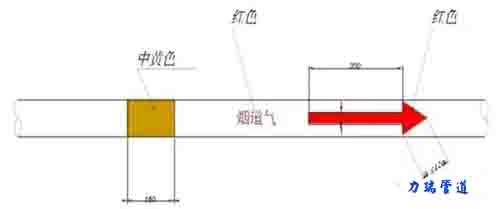

基本識別色和流向、壓力、溫度等標識方法參考圖
基本識別色和流向、壓力、溫度等標識方法參考圖
基本識別色和流向等標識方法參考圖

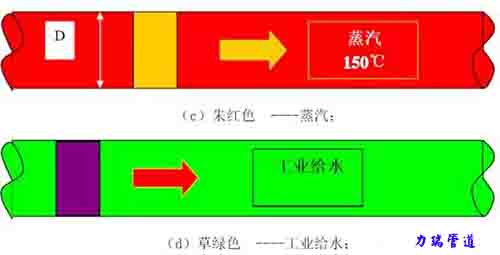

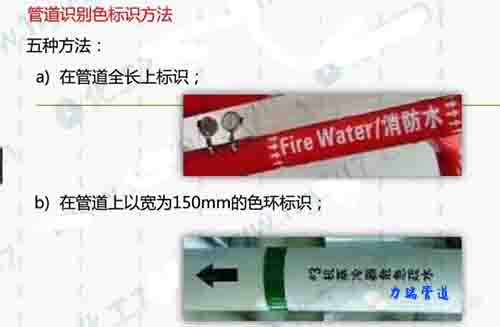

管道識別色標識的方法

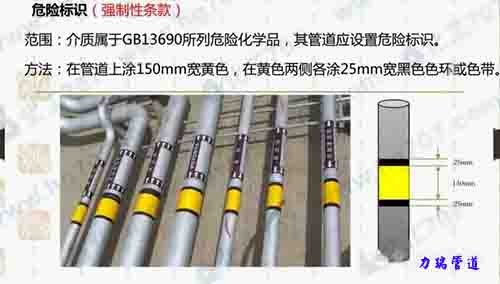

危險標識
表示工業管道內的物質為危險化學品。

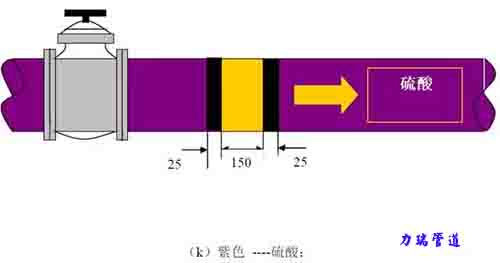

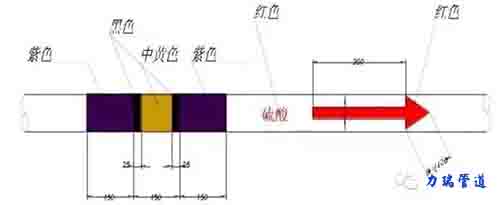

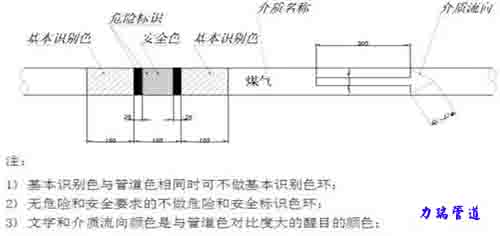

危險化學品和物質名稱標識方法參考圖
1適用范圍：管道內的物質，凡屬于GB13690所列的危險化學品，其管道應設置危險標識。
2表示方法：在管道上涂150mm寬黃色，在黃色兩側各涂25mm寬黑色的色環或色帶（見附錄A），安全色范圍應符合GB2893的規定。
3表示場所：基本識別色的標識上或附近。

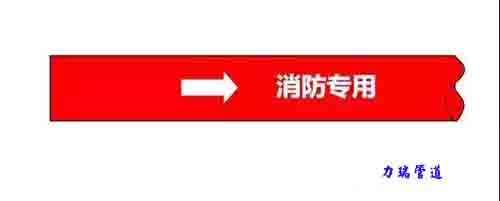

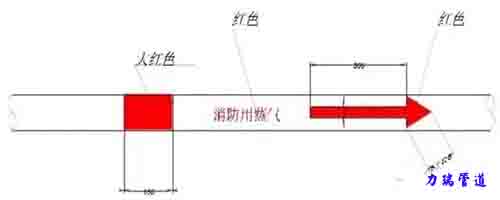

消防標識
表示工業管道內的物質專用于滅火。
工業生產中設置的消防專用管道應遵守GB13495-1992的規定，并在管道上標識“消防專用”識別符號。標識部位、最小字體應分別符合4.5、5.4的規定。

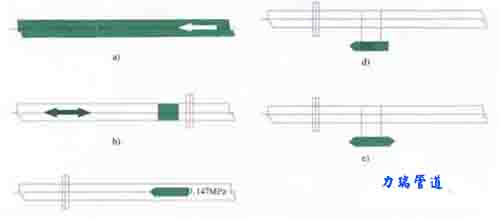

2Φ273mm以上的管道的基本識別色和流向、壓力、溫度等標識方法參考圖（a、b、c圖）

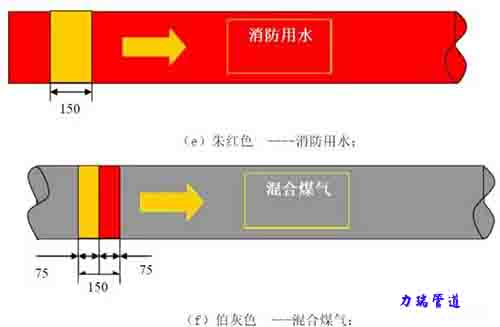

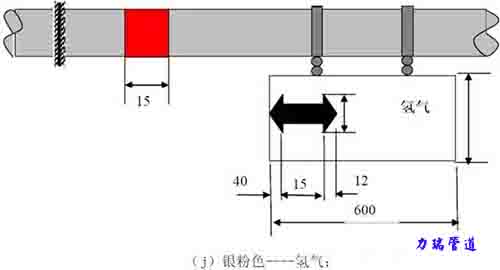

Φ273mm以下的管道的基本識別色和流向、壓力、溫度等標識方法參考圖（d、e圖）
危險化學品和物質名稱標識方法參考圖（k圖）

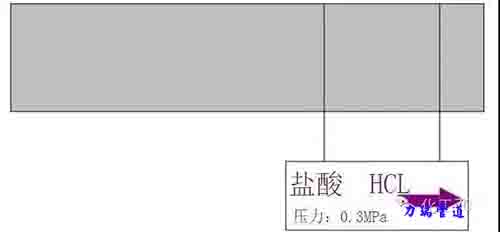

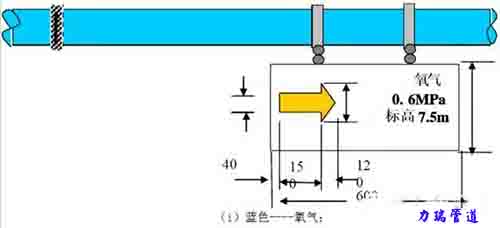

管道標志板：在50m左右能夠明顯看清的場合，直接標在管道上。如在小口徑管道上直接標志不易看清，應設置標志板。在標志板的兩面都寫上標志，標志板底色為白色，文字為黑色，周圍用黑色和中黃色作條文花邊。例如高度4.5m標高的高度、物質全稱、化學分子式、物質流向、應力、溫度等，按下圖標志；
道路上方管道標志板底色為白色，文字為黑色，周圍用黑色和中黃色作條文花邊均為反光色。
管道標識的規定
1、管道涂色與標志的規定
在工業企業中，廠房?jī)?nèi)及廠區經常需要安裝大量的輸送各類氣體和液體的管道，為了便于識別管內流體的種類和狀態以及有利于管道進行管理、維修、安全等方面考慮。通常采取以下三種方法進行管道的涂色與標志。
1、一般在不同流體的管道表面或管道絕熱層外表面，涂覆不同顏色的涂料，有時也可涂刷指向箭頭，標出介質的流向作為標識。
2、如果輸送流體的溫度或成分不同，需加以區別時，可以在已涂色的管道表面上，選擇一種溫度或成分涂刷色作為標識。
3、如果以上兩種方法仍然不能確定管內流體的性質或參數時，可采取在管道外表面涂刷流體的名稱或化學符號，也可標出流體的溫度和壓力作為標識。
由于管道的工程的內容不一，管道內流體流動的介質種類較多，所以管道的涂色和標識應根據具體工程情況進行使用，以易于操作、方便管理及維修為原則。因此，各系統的規定不統一，工程中設計有規定時應按設計規定涂色，設計無規定時，可按下表 所列使用。
2、色環及識別符號的涂裝要求
1、色環的間距應分布均勻，便于觀察，一般在直管段上其間距以 5m 左右為宜。色環的寬度可按管徑大小來確定，外徑（包括絕熱層）在 150mm 以內，色環寬度為 70mm；外徑在 300mm 以上者，色環寬度為 100mm。
2、色環、流體名稱或化學符號和箭頭應涂刷在管道交叉點，閥門和穿孔兩側的管道上，以及需要觀察識別的部位。
3、輸送的流體如果是雙向流動的，應標出兩個相反方向的箭頭。箭頭一般涂成白色或黃色，底色淺者則涂成深色箭頭。
4、當識別符號直接涂刷在外徑小于 90mm 的管道上且不易識別時，可在所有需要識別的部位掛一標牌，標牌一般做成 250mm×150mm 的矩形。標牌上應標明流體名稱，標出介質流向。
機械行業動力管道標識要求

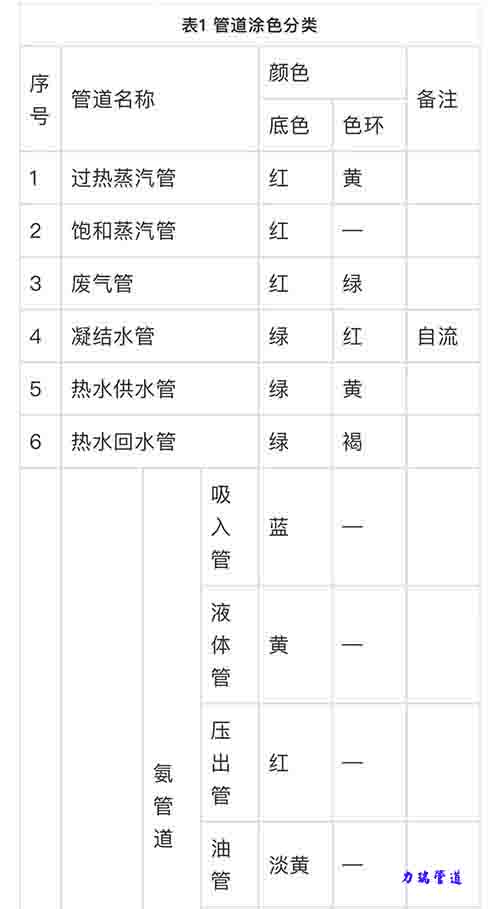

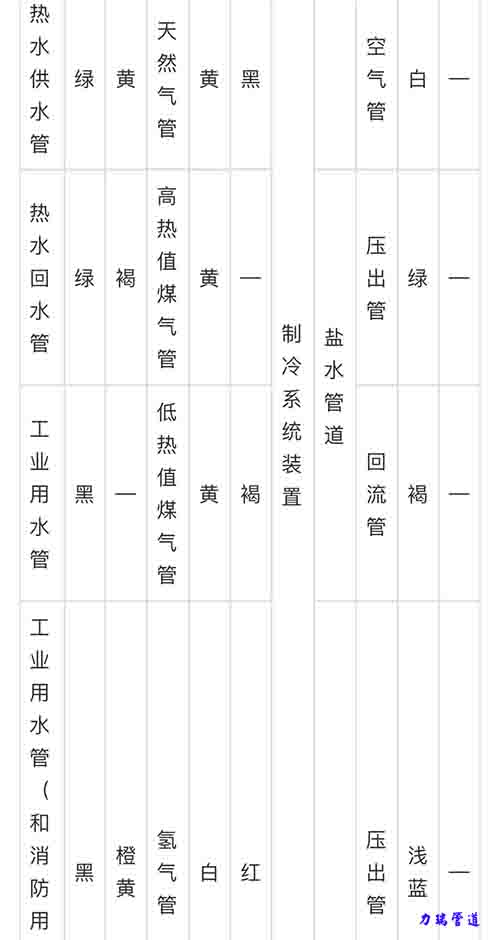

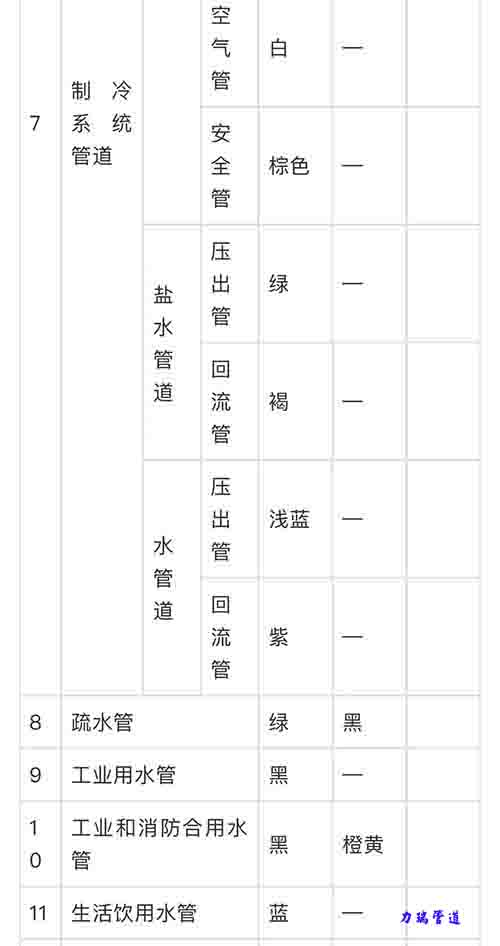

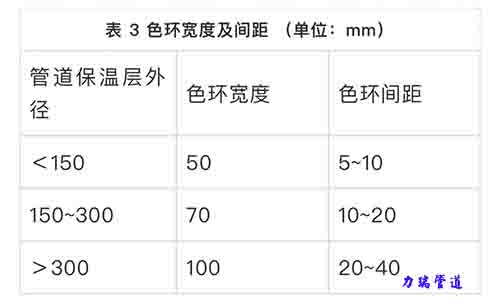

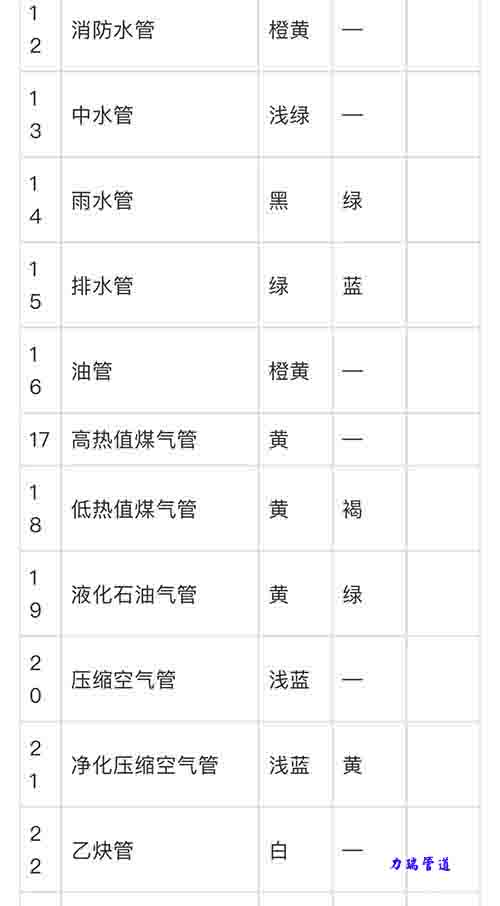

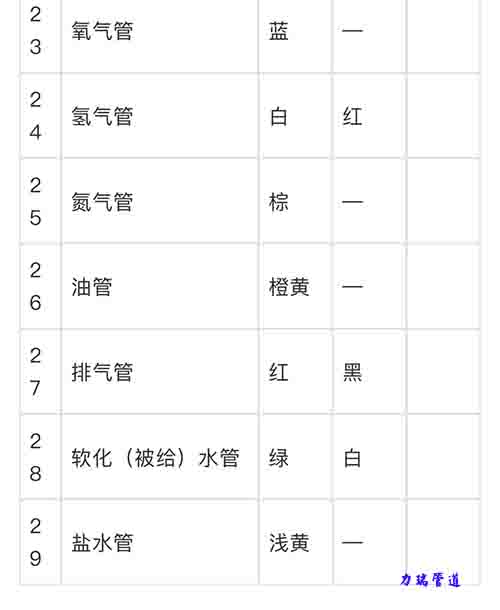

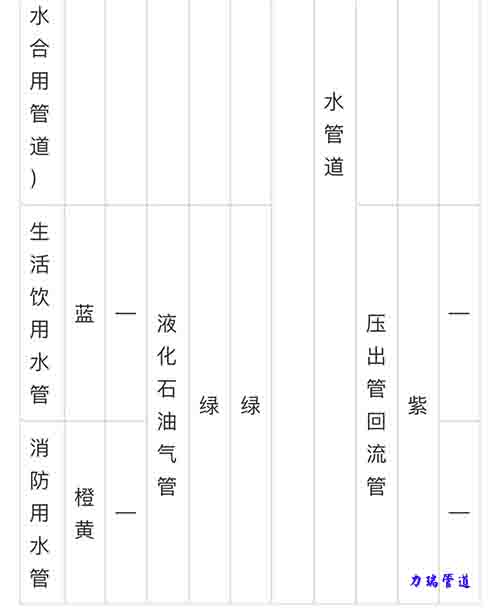

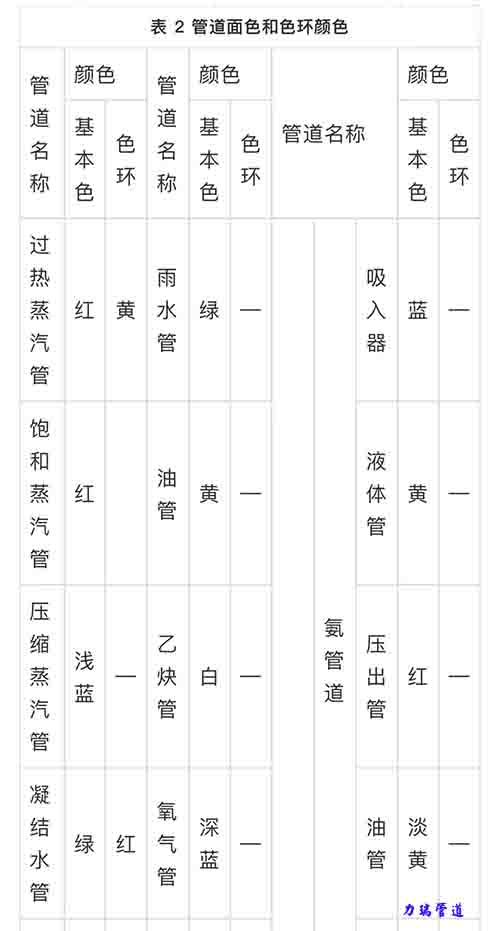

機械行業動力管道油漆色標應按下表2 規定涂色，管道的色環寬度及間距應安表3 規定涂刷，管道示意圖上的管道顏色與此一致。
注：1.在管道交叉處、閥門操作管道彎頭處等，應在管道上標示介質流動方向箭頭。
2.設備涂色一般可采用:暖氣片、暖風機登用銀白色；壓縮空氣儲氣罐用灰色；離子交換器用綠色或者灰色；加熱器、熱交換器等用紅色；水箱用綠色。
3.考慮到企業現況，對室外的蒸汽管道（已采取保溫措施）和煤氣管道，管道交叉處，管道彎頭處及閥門兩處的管道，均能明顯涂刷管長度 2m 的面色；在直管道上，每隔 50m 要明顯涂刷長度 2m 的面色。
石油、化工等行業由于工藝生產特殊性、故專門制定行業工業管道的涂色規定和要求，請參照有關規定執行。
工業管道標識設計注意事項
工業管道標識在設計過程中要以實際使用為宗旨，設計的位置要在人員便于觀察的地方，設計使用的材質要與實際生產環境要求相匹配，在高溫及水汽較大的場所，就應當使用耐高溫及防水型工業管道標識材質。
對于工業管道標識，以上小編已經做了詳細介紹，那么對于工業管道標識的一些注意事項大家也要了解：
1、工業管道標識標牌設計設置要嚴格遵守法規和標準規范，沒有標準規范的也要注意標準化，注意符合人們的行為習慣，符合國際通行準則；
2 、工業管道標識設置突出功能第一，不要把它當作裝飾品；
3、能用編碼、符號就不用文字，安全標識但前提是意思明確；
4 、注意在工業管道標識設計中引入交通工程學、人因工程學、生理學、心理學和行為科學的相關知識；
5、注意專業人才的培養，提高設計制作和工程建設的專業化水平；
