首先，我們講最基本原理，并說明前提條件：
嚴格地講，本文所講的是工業管道中受內壓的薄壁管道的壁厚計算。然而，這足以涵蓋化工裝置中99.9%的管道。
按照材料力學，受內壓的薄壁管道受力狀態為二向應力狀態，按照第三強度理論，其壁厚控制原則為最大剪應力不超過材料在設計溫度下的許用應力。其中，最大剪應力對于薄壁鋼管（薄壁鋼管，即管道壁厚較薄，徑向應力可以忽略，如壁厚＜管子外徑/6，徑向應力接近于0的鋼管）來說，為PD/2t（t為有效壁厚）。
所以，最基本的原理就是PD/2t=[σ]。([σ]為鋼管設計溫度下的許用應力)。這是各類承受內壓管道的壁厚計算理論的源泉，長輸管道、工業管道、公用管道莫不如此（在世界其它各國的標準中，也有采用第四強度理論的，則上述公式必然又有變化）。然而，到了具體的標準規范中，這個公式又有了些許變化，這是因?yàn)椴煌袠I(yè)的標準規范對于設計安全性的控制思路不同。
那么，對于上述基本公式，我們?cè)賮?lái)談?wù)劦脑S用應力。
按照ASMEB31.3，許用應力一般取材料屈服強度、抗拉強度的1/n，并考慮其它因素，并不那么神秘（應力分析時一次應力的許用應力，也是這個應力，二次應力的許用應力，則由該應力根據低周疲勞下的安定性準則演化而來）。
其實，上面的都不重要，下面的才重要：

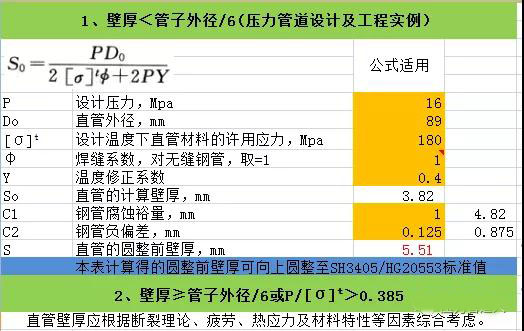

今天我們主要講工業管道薄壁模型（壁厚＜管子外徑/6）的壁厚計算。
式中，許用應力可查我們本文的附表-《許用應力查詢》，焊縫系數見附件程序說明。查詢溫度系數時，我們需注意：壓力管道常用鋼材中，20、Q235B、Cr-Mo低合金鋼均為鐵素體鋼，而各類300系列奧氏體不銹鋼則為奧氏體鋼。厚度負偏差，一般根據項目的統一規定，若項目設計無統一規定時，也可取負偏差12.5%，本文程序填寫0.125。
若項目現場用于管道試壓等臨時接管壁厚計算時，只需要考慮待用鋼管的實測壁厚大于上表的計算壁厚即可保證安全！
