一張圖就能真正明白工藝管道知識！5種管子，4類管件，法蘭、墊片及螺栓，其實，就是這么簡單！隔熱管托

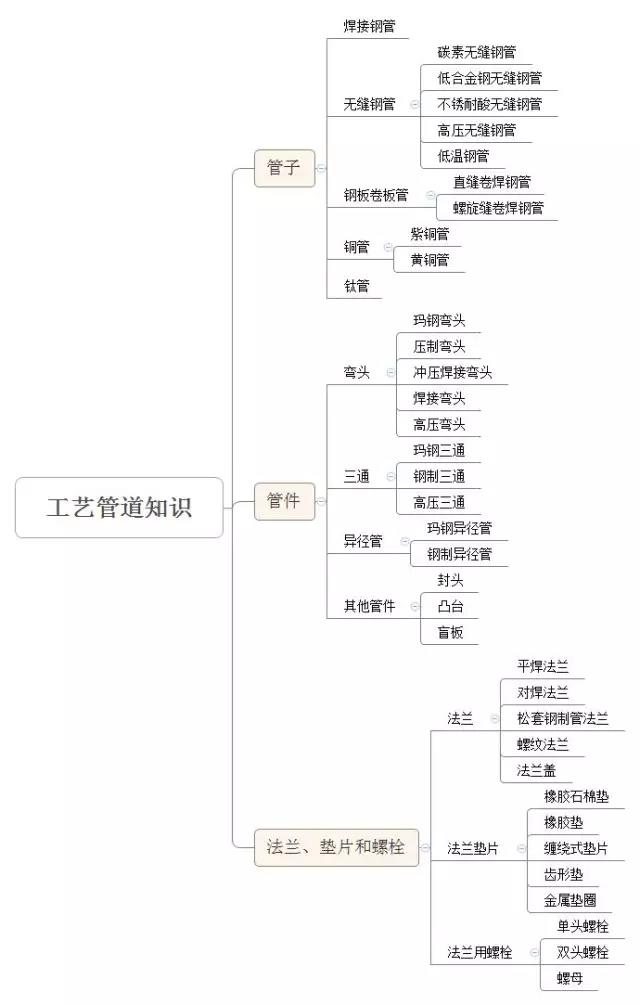

內容構架圖
管子
管子分類方法很多，按材質分類可分為金屬管、非金屬管和鋼襯非金屬?gòu)?fù)合管。
非金屬管主要有橡膠管、塑料管、石棉水泥管、石墨管、玻璃鋼管等，非金屬管的使用同金屬管相比所占比例較小，而金屬管在大多數石油化工裝置中要占到全部工藝管道安裝工程的百分之八十五以上。隔熱管托
今天，給大家重點介紹金屬管材。
▲ 金屬管材分類
1、焊接鋼管
焊接鋼管，也稱有縫鋼管，一般由鋼板或鋼帶卷焊而成。
按管材的表面處理形式：隔熱管托
分為鍍鋅和不鍍鋅兩種。表面鍍鋅的發白色，又稱為白鐵管或鍍鋅鋼管；表面不鍍鋅的即普通焊接鋼管，也稱為黑鐵管。
鍍鋅焊接鋼管，常用于輸送介質要求比較潔凈的管道，如生活用水、凈化空氣、儀表空氣等；不鍍鋅的焊接鋼管，可用于輸送蒸汽、煤氣、壓縮空氣和冷凝水等。
根據用戶要求，焊接鋼管在出廠時可分兩種：
一種是管端帶螺紋的，另一種是管端不帶螺紋的。管端帶螺紋的焊接鋼管，每根管材長度為4～9m，不帶螺紋的焊接鋼管，每根管材長度為4～12m。
焊接鋼管按管壁厚度不同：隔熱管托
分為薄壁鋼管、加厚鋼管和普通鋼管。工藝管道上用量最多的是普通鋼管，其試驗壓力為2.0MPa。加厚鋼管的試驗壓力為3.0MPa。
焊接鋼管的聯接方法較多：
有螺紋聯接、法蘭聯接和焊接。法蘭聯接中又分螺紋法蘭聯接和焊接法蘭聯接，焊接方法中又分為氣焊和電弧焊。隔熱管托
常用焊接鋼管的規格范圍：
為公稱直徑6～150mm
2、無縫鋼管
無縫鋼管，是工業管道中用量最大，品種規格最多的管材。
基本上分為：
流體輸送用無縫鋼管和帶有專用性的無縫鋼管兩大類。前者是工藝管道常用的鋼管，后者如鍋爐專用鋼管、裂化爐管和熱交換器用鋼管等。
按材質可分為：隔熱管托
碳素?zé)o縫鋼管、鉻鉬無縫鋼管和不銹、耐酸無縫鋼管。
按公稱壓力可分為：
低壓(0≤1.0MPa)、中壓(1.0＜10MPa＝、高壓(≥10MPa)三類。
工藝管道常用的是流體輸送用無縫鋼管。
分類如下：
?碳素?zé)o縫鋼管
常用的制造材質為10號、20號、16Mn鋼。
其規格范圍為：熱軋外徑φ32～630mm，冷拔外徑φ6～200mm，單根管長度4～12m，容許操作溫度為-40～450℃。隔熱管托
廣泛用于輸送各種對鋼無腐蝕性的介質，如輸送蒸汽、氧氣、壓縮空氣、油品和油氣等。
?低合金鋼無縫鋼管
系指含一定比例合金元素的合金鋼管。
通常分為兩種：
一種是含有錳元素的低合金鋼管，稱為普通低合金鋼管，如16Mn、15MnV等；另一種是含有鉻、鉬等元素的低合金鋼管，稱鉻鉬鋼管。
常用的有12CrMo、15CrMo、12Cr2Mo、1Cr5Mo等，其規格范圍為外徑φ10～φ273mm，單根管長度4～12m，鉻鉬鋼管適用溫度范圍為-40～550℃。
低合金無縫鋼管，多用于輸送各種溫度較高的油品、油氣和腐蝕性不強的鹽水、低濃度有機酸等。
?不銹耐酸無縫鋼管隔熱管托
根據鉻、鎳、鈦各種金屬的不同含量，品種很多，有Cr13、00Cr17Ni14Mo2、1Cr18Ni12Mo2Ti、1Cr18Ni9Ti等。
這些鋼號中用量最多的是1Cr18Ni9Ti，在施工圖上常用簡化材質代號18-8來表示，適用溫度范圍為-196～700℃。
在化工生產中用來輸送各種腐蝕性較強的介質，如硝酸、醋酸和尿素等。
?高壓無縫鋼管隔熱管托
其制造材質與上述無縫鋼管基本相同，只是管壁比中低壓無縫鋼管厚，最厚的管壁達40mm。
如化肥設備用高壓無縫鋼管規格為φ14×4(mm)～273×40(mm)，單根管長度4～12m，適用壓力范圍10～32MPa，工作溫度-40～400℃。
在石油化工裝置中用以上高壓無縫鋼管輸送原料氣、氫氮?dú)狻⒑铣蓺狻⑺魵狻⒏邏豪淠冉橘|(zhì)。
?低溫鋼管隔熱管托
在引進工程項目的冷區用量較多，其材料牌號為STPL-39、STPL-46，工作溫度可達-105℃。
低溫鋼管分為無縫鋼管和有縫鋼管兩種，無縫低溫鋼管公稱直徑為15～400mm，壁厚同碳鋼管；有縫低溫鋼管公稱直徑為400～1100mm，壁厚為6～10mm，單根管標準長度6m。
適用于輸送各種無腐蝕性低溫介質管道，目前國內還沒有批量生產與這種標準相應的鋼管。
3、鋼板卷板管
鋼板卷板管，是由鋼板卷制焊接而成，分為直縫卷焊鋼管和螺旋縫卷焊鋼管兩種。
直縫卷焊鋼管：
多數在施工現場制造或委托加工廠制造，專業鋼管廠不生產。
鋼板材料有Q235A、10號、20號、16Mn、20g等，其規格范圍為公稱直徑200～3000mm，最大的有4000mm，壁厚一般為4～16mm。
公稱直徑200～900mm的單根管長度為6.4m；公稱直徑1000～3000mm的為4.8m。
適用工作溫度：Q235A為-15～300℃，10號、20號、16Mn、20g為-40～450℃，均適用于低壓范圍。
螺旋縫卷焊鋼管：隔熱管托
由鋼管制造廠生產，材質有Q235A，16Mn。
其規格范圍為公稱直徑200～700mm，壁厚7～10mm，單根管長度8～18m。
適用工作溫度：Q235A為-15～300℃，16Mn為-40～450℃，操作壓力：Q235A為2.5MPa，16Mn為4MPa。
直縫卷焊鋼管和螺旋縫卷焊鋼管，多用于輸送常溫低壓腐蝕性不強的介質，如低壓蒸汽、地下循環水、煤氣和油氣等。螺旋縫卷焊鋼管單根管較長，特別適用于長距離輸送管道。
根據工程所需，還有直縫不銹鋼板卷焊管，都是在施工現場卷制，制造廠不生產。所用材質多為1Cr18Ni9Ti鋼板。其規格范圍公稱直徑為200～1000mm，公稱直徑200～400mm的壁厚為4mm，公稱直徑700～1000mm的壁厚為6～8mm，單根管長度為4.5m。適用溫度和輸送的介質范圍同低壓不銹鋼管。
4、銅管
銅管分紫銅管和黃銅管兩種：隔熱管托
制造紫銅管所用的材料牌號有T2、T3、T4和TUP等，含銅量較高，占99.7%以上；
黃銅管的制造材料牌號有H62，H68等，都是鋅和銅的合金，如H62黃銅管，其材料成份銅為60.5%～63.5%，鋅為39.6%，其他雜質小于0.5%。
銅管的制造方法分為拉制和擠制兩種：
拉制銅管外徑為φ3～φ200mm，擠制銅管外徑為φ32～φ280mm，壁厚1.5～5mm；銅板卷焊銅管的規格范圍為外徑φ155～φ505mm，供貨方式有單根的和成盤的兩種。
銅管的適用工作溫度在250℃以下，多用于油管道、保溫伴管和空分氧氣管道。
5、鈦管
鈦管是近年來新出現的一種管材，由于它具有重量輕、強度高、耐腐蝕性強和耐低溫等特點，常被用于其他管材無法勝任的工藝部位。
鈦管是用TA1、TA2工業純鈦制造，適用溫度范圍為-140～250℃，當溫度超過250℃時，其機械性能下降。
常用鈦管的規格范圍為公稱直徑20～400mm。適用于低中壓，低壓管壁厚2.8～12.7mm，中壓管壁厚3.7～21.4mm。隔熱管托
鈦管雖然具有很多優點，但因價格昂貴，焊接難度較大，尚未被廣泛采用。
