商務部電話：15931706007
1 余高的作用
在焊接過程中應該有焊縫余高。因為最后一層起保溫和緩冷的作用，對細化晶粒、減少焊接應力起很大作用。同時也是氣孔等雜物的收集區(qū)。
2 余高的壞處
壓力容器不希望有突變，造成局部應力集中。另外余高肯定有缺陷，這種缺陷很可能是產生疲勞裂紋的核。裂紋源→疲勞擴展→斷裂。中國和日本曾經聯合做過試驗，發(fā)現有余高的設備比打磨后沒有余高的設備使用壽命短2.0～2.5倍。
3 標準對余高的要求
1）JB4732對疲勞設備要求打磨，其它設備有限制范圍。基本上是不影響貼片即可，沒要求打磨。

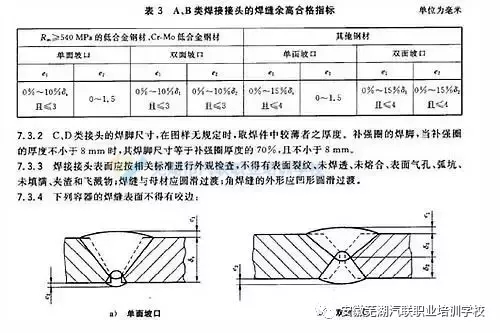

2）中國國家標準GB150是這樣規(guī)定的，見圖表格與圖：
4 歐美國家對余高的要求
打磨。外觀質量好是國外產品暢銷的原因之一，另外打磨之后能防環(huán)境腐蝕、避免產生過大的應力集中、延長了焊縫的使用壽命。
5 余高的處理建議
提倡打磨，確實好。標準是最低要求，所以建議對重要設備或投資較大的設備進行打磨，對投資小的設備就沒有必要進行打磨了。
滄州五森管道設備有限公司 隔熱管托 20190428
掃一掃，加微信
